Модульный Ангар ZET

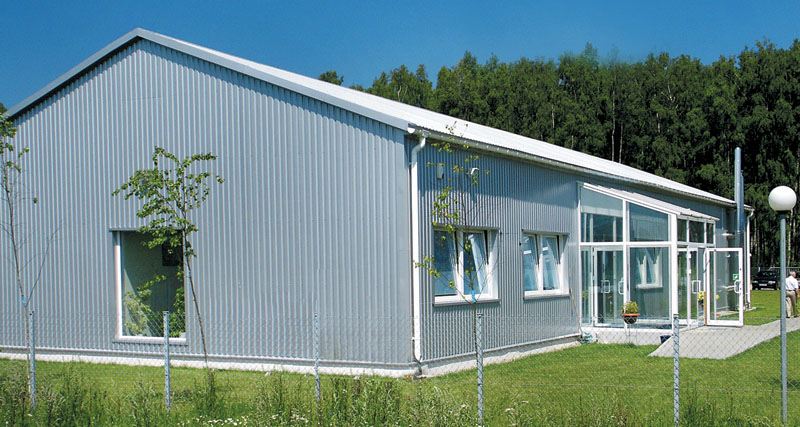

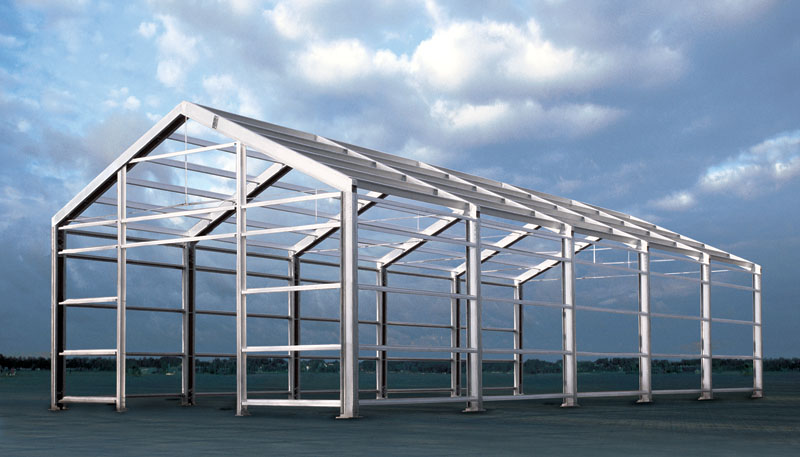

Ангар ZET — это модульная конструкция, монтаж которой производится на стройплощадке без использования специального или тяжелого оборудования. Вес одного элемента ангара максимальных размеров не превышает 115 кг. Каркас конструкции состоит из ригелей и балок из профилей Z холодного проката, соединенными в узлах стальными креплениями (основание, соединение навеса, коньковое соединение) при помощи болтов. Все элементы ангара защищены антикоррозийным слоем цинка.

Достоинства:	Технические параметры:
Модульная: Размеры, отвечающие индивидуальным требованиям Каркас из профилей ZET, соединенных перевязкой Соединение балок стальными креплениями Обшивка сэндвич-панелями и профнастилом Экономичность: Быстрый и простой монтаж без использования тяжелого оборудования В качестве фундамента могут быть использованы панели, кладка либо традиционный фундамент Разнообразие применения: Производственные, промышленные ангары, объекты для услуг Складские помещения Офисные, торговые и спортивные объекты	Ширина: от 6 до 18 м Длина: кратная 4,50 м Высота от 3,10 до 4,60 м Расстояние между стеновыми ригелями: 1,18 м Прогон на кровле: 1,19 м Обшивка сэндвич-панелями с наполнителем из пенополиуретана BALEXTHERM либо пенополистирола PWD и PWS Обшивка профнастилом BTS 10; BTD 18, BTS 18; BTU 20; BTD 35, BTS 35; BTD 45, BTD 45,33; BTD 55, BTS 55 Угол наклона ската: 20°

Достоинства:

Технические параметры:

Модульная:

Размеры, отвечающие индивидуальным требованиям
Каркас из профилей ZET, соединенных перевязкой
Соединение балок стальными креплениями
Обшивка сэндвич-панелями и профнастилом

Экономичность:

Быстрый и простой монтаж без использования тяжелого оборудования
В качестве фундамента могут быть использованы панели, кладка либо традиционный фундамент

Разнообразие применения:

Производственные, промышленные ангары, объекты для услуг
Складские помещения
Офисные, торговые и спортивные объекты

Ширина: от 6 до 18 м
Длина: кратная 4,50 м
Высота от 3,10 до 4,60 м
Расстояние между стеновыми ригелями: 1,18 м
Прогон на кровле: 1,19 м
Обшивка сэндвич-панелями с наполнителем из пенополиуретана BALEXTHERM либо пенополистирола PWD и PWS
Обшивка профнастилом BTS 10; BTD 18, BTS 18; BTU 20; BTD 35, BTS 35; BTD 45, BTD 45,33; BTD 55, BTS 55
Угол наклона ската: 20°

Монтаж

Рама ангара беззагибочно крепится в железобетонном фундаменте, гомогенична( используются одинаковые профили для столбов и ригелей), с мягким креплением на уровне конькового узла. Рамы со стандартной шириной 6 м, 8 м, 10 м, 12 м,15 м и 18 м размещены на модульном расстоянии 4,5 метра друг от друга. Угол наклона кровельного ската – 20 градусов.

Для того, чтобы вычислить эксплуатационную высоту ангара, следует от высоты боковой стены отнять Δh. Для вычисления полной высоты ангара надо к высоте боковой стены прибавить величину H1. Тип ангара определяется в таблице месте пересечения столбца ширины ангара(В) со строкой, содержащей высоту ангара (Н), например, ширина ангара 12 м, высота 4,5 м, — тип 12.45

H (высота боковой стены)	Тип	B (ширина ангара)
		6m	8m	10m	12m	15m	18m
4,50m	45
4,00m	40
3,50m	35
3,00m	30
H1 (расстояние от вершины боковой стены до конька)		+1,09m	+1,46m	+1,82m	+2,18m	+2,73m	+3,28m
Δh (уменьшение эсксплуатационной высоты до уровня крепления)		9,8cm	9,8cm	9,8cm	11,8cm	11,8cm	11,8cm

Вы также можете отправить чертеж или рисунок здания на наш e-mail office@rozan.com.ua для БЕСПЛАТНОГО просчета объема и стоимости сэндвич-панелей, теплоизоляционных дверей и других необходимых материалов..
