Комплекти FrameFoot ТМ, опорна система для плоских дахів

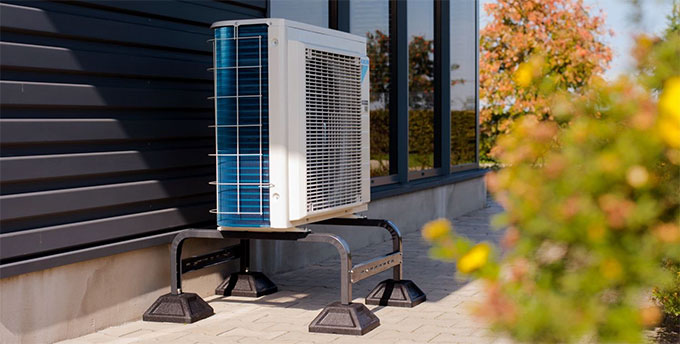

Основа (підставка) на ніжках під теплові насоси, конденсатори, кондиціонери

ЗАСТОСУВАННЯ:

Антивібраційна основа на ніжках FrameFootТМ призначена для неінвазивного (БЕЗ СВЕРДЛІННЯ) монтажу обладнання і установок на грунті і на плоских дахах з максимальним нахилом 5% (ідеально підходить для рубероїдних, плівкових, мембранних, бетонних покриттів, або з гравію).

Дана конструкція забезпечує виняткову стабільність обладнання і можливість багаторівневого регулювання на різних типах поверхонь.

ОПИС ПРОДУКТУ:

• Для обладнання  з максимальними розмірами 755 х 520 мм (ширина х глибина)
• Регульована висота основи в діапазоні 330-370 мм за допомогою болта М12
• Регульована горизонтальна перекладина забезпечує можливість регулювати відстань ширини між основами в діапазоні 450-755 мм

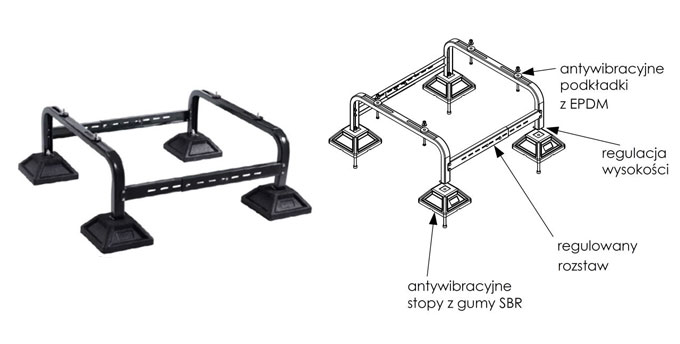

• Спеціально розроблений матеріал, з якого виготовлені ніжки основи (перероблені гумові сплави SBR) та антивібраційні підкладки EPDM  між кріпленнями ідеально знижують можливі шуми, викликані вібрацією обладнання
• Максимальне навантаження 360 кг
• Антикорозійне покриття забезпечує тривалий захист і естетичний вигляд продукту

КОНСТРУКЦІЯ РАМИ:

• Оцинкована та пофарбована сталь
• (пофарбована порошковою фарбою в кольорі RAL7021, інші
• кольори на замовлення)
• Виготовлено відповідно до стандарту:
• EN 1993-4-2: 2009, EN 10025
• Усі кріплення та болти виготовлені
• з нержавіючої сталі

НІЖКИ ГУМОВІ:

• Виготовлені з гуми SBR зі сталевою вставкою

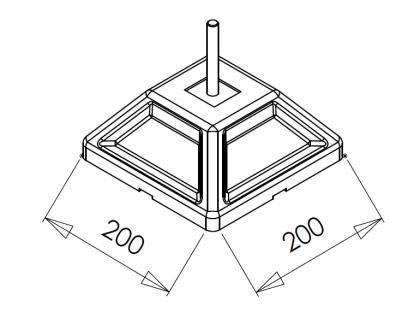

• Ніжка має розмір 200х200 мм
• Стійкість матеріалу до ультрафіолету
• Стандартний колір: чорний
• Робоча температура: - 40 ° С до 100 °C
• Допустиме навантаження: 150 кг /на 1 ніжку

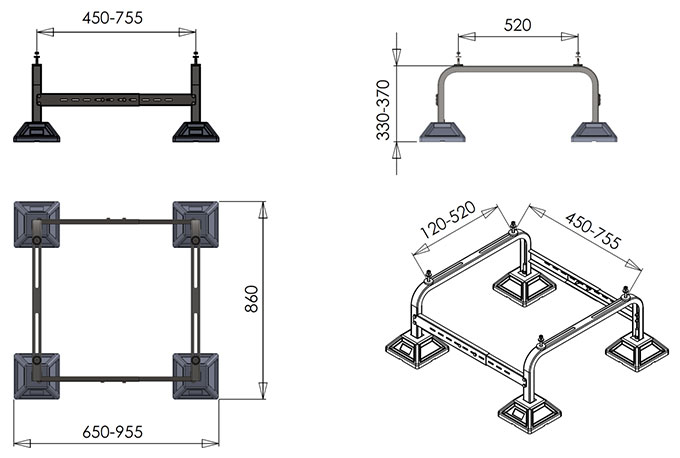

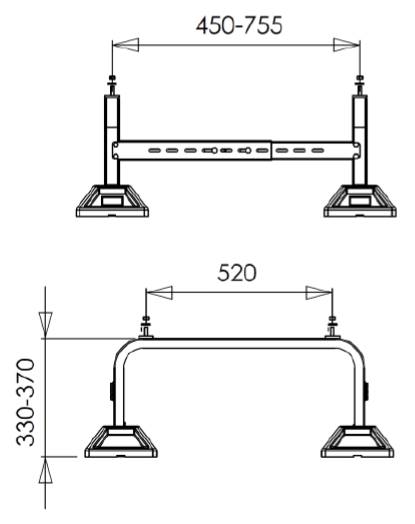

РОЗМІРИ

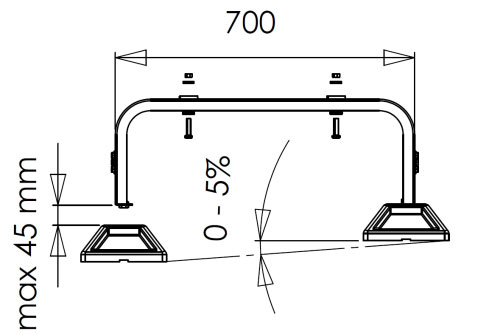

МОЖЛИВІСТЬ ВСТАНОВЛЕННЯ НА ДАХАХ З НАХИЛОМ ДО 5%:

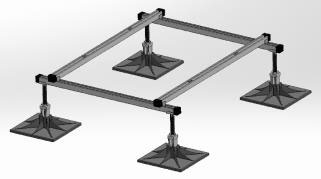

МОЖЛИВІ КОНФІГУРАЦІЇ:

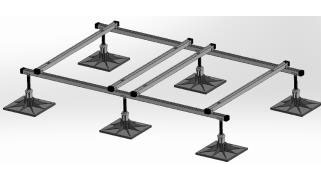

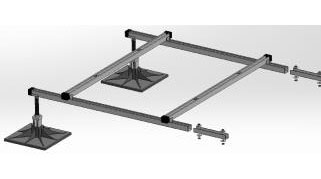

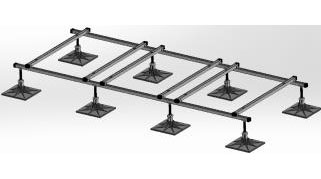

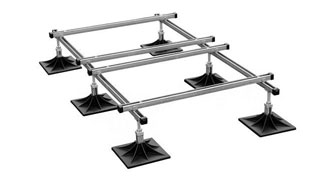

FRAME-Foot Module 4 foot	FRAME-Foot Module 6 foot
FRAME-Foot Module 8 foot	FRAME-Foot Module 2 foot

СУПУТНІ ТОВАРИ:

Гумові підставки	Комлекти каркасних ніжок

Опора виготовлена із відсортованої переробленої гуми SBR

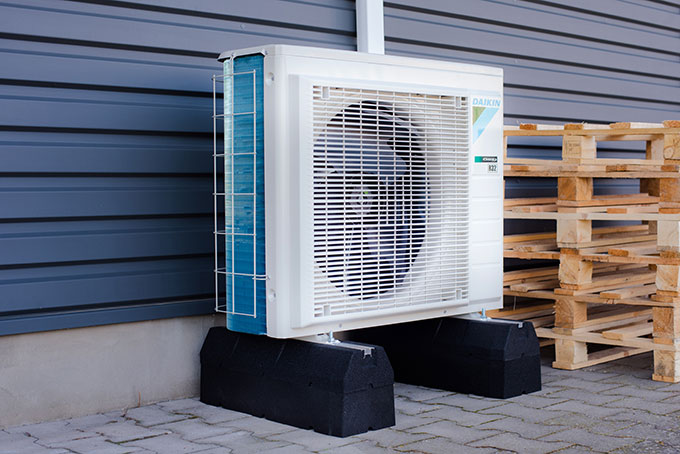

Застосовується як опора для кондиціонерів, повітропроводів, вентиляційних труб та інших установок.

МАТЕРІАЛИ:

• Відсортовані гумові гранули (переробна гума SBR)
• Натуральний поліуретановий клей

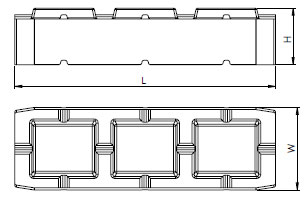

ТЕХНІЧНІ ДАНІ ТА РОЗМІРА (LxWxH):

600x190x130
1000x190x130

Вага: 9,10 кг +- 10%
Вантажопідйомність: 300 кг / 1 шт

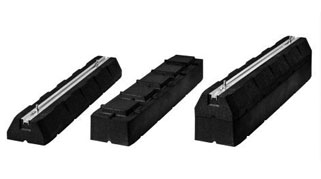

Опора з відсортованої переробленої гуми SBR з вбудованим алюмінієвим профілем

Застосовується як опора для кондиціонерів, повітропроводів, вентиляційних труб та інших установок.

МАТЕРІАЛИ:

• Відсортовані гумові гранули (переробна гума SBR)
• Натуральний поліуретановий клей
• Алюмінієвий профіль

ТЕХНІЧНІ ДАНІ ТА РОЗМІРА (LxWxH):

250x130x95
250х180х95
400x130x95
400х180х95
600x130x95
600х180х95
1000x130x95
1000х180х95

Вага: 6,70 кг +- 10%
Вантажопідйомність: 300 кг / 1 шт
